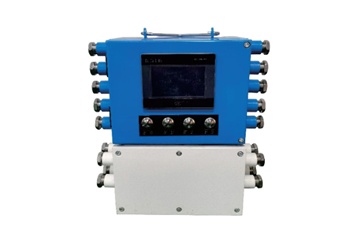

KJ974-F2(B)矿用隔爆兼本安型监控分站(以下简称为分站)是以矿用本安型一体机(PLC和触摸屏一体)为控制核心，集专业的电子技术、PLC技术、自动化技术、通讯技术、抗干扰技术于一体的新一代矿用本安控制器。该分站具有极高的可靠性和性价比、强大的通讯能力、触摸屏汉字显示、丰富的操作及功能按键、语音报警等特点，是一种适用于在煤尘、瓦斯等危险环境中使用的智能控制装置，其通用性广、适应性强，能实现各种场合中胶带运输机的检测、监测及控制自动化。

该分站是适用于煤矿井下有瓦斯和煤尘爆炸的危险环境或地面严酷环境，也可作为冶金矿山、露天煤矿、港口码头、选煤厂、发电厂等恶劣环境中的皮带运输机的综合保护，替代现有的各种皮带机综合保护装置，做智能型皮带机保护使用。具有速度保护、温度保护、烟雾保护、堆煤保护、跑偏保护、急停保护、纵向撕裂保护，超温自动洒水、张紧力自动控制等九大保护功能。它不仅可以完成单机设备控制的自动化，还可以以组网的形式组成系统，实现分布分级式远程监控和管理。

矿用隔爆兼本安型 防爆标志：Exd[ib]IMb

(1)可靠性高
该分站以高性能的本安型一体机为控制核心、具有极强的抗干扰能力与极高的可靠性，保障控制系统工作稳定可靠、采集数据真实有效，特别适用于条件比较苛刻的环境。

(2)4.3寸人机界面
该分站的面板上安装有4.3寸24bit真彩色(1677万)一体机，以图文显示被控设备的工况状态、故障类型、故障记录等，信息直观，操作方便；

(3)强大的通讯能力
该分站在通讯接口电路中采用了特有的专利技术，通讯距离远、抗干扰能力强，能很方便的组成多级远程通讯网络。

(4)接线方便
该分站采用通用控制箱布线方式，端子号标注清晰，接线空间大，用户接线轻松、方便，不会有接线困难等问题。

(5)适用场合广
该分站本安型一体机为控制内核，根据现场的不同需求，可以很方便的定制程序，大大缩短工程周期。

(6)多种运行方式
该分站具有单台、集控、检修、点动等多种运行方式，满足用户的各种需求。

(7)保护功能完善
该分站具有通常皮带机综保功能外，还具有故障解锁、手动洒水、参数设置等多种功能。

3.1 供电电源
3.1.1 工作电压:AC127V,电源电压波动范围:额定电压的 75%～110%, 工作电流不大于 200mA。

3.1.2 本安参数：
电源端:Uo:DC12.5V, Io:1.85A, Co:20μF, Lo:0.1mH;
RS485通信端:Uo:6V, Io:100mA, Co:10μF, Lo:1mH。

3.2 模拟量输入
3.2.1 电压型信号0～10V: 2路。
3.2.2 电流型信号0～20mA:4路。

3.3 开关量输入:无源常开接点信号12路

3.4 开关量输出:无源常开接点信号8路

3.5模拟量传输处理误差:≤0.5%;

3.6控制执行时间:≤2s;

3.7 DC12V电源输出
a) 额定输出电压:DC12V, 1路;
b) 额定工作电流:1.0A;
c) 最高开路电压:≤DC12.5V;
d) 过流保护动作值:≤1.85A;
e) 短路电流:≤200mA。

3.8 语音报警声级强度:≥85dB(A)。

3.9 传输性能
a)传输方式:RS485;
b)接口数量:1路;
c)传输速率:1200bps;
d)最大传输距离:5km。

3.10基本功能
a) 分站具有模拟量和开关量采集以及通讯状态、故障状态、运行状态的显示功能。
b) 分站具有故障时的语音报警功能。

3.11产品尺寸:357mm×396mm×155mm
重量: 15 kg
材质:Q235B
