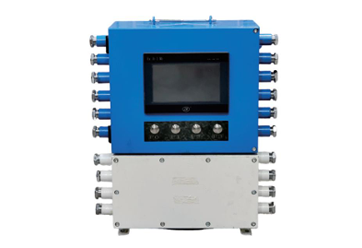

KXJ127矿用隔爆兼本安型PLC控制箱(以下简称为控制箱)是以矿用本安型PLC为控制核心，集专业的电子技术、PLC技术、自动化技术、通讯技术、抗干扰技术于一体的新一代矿用控制箱。该控制箱具有极高的可靠性和性价比、强大的通讯能力、液晶屏汉字显示、丰富的操作及功能按键、语音报警等特点，是一种适用于在煤尘、瓦斯等危险环境中使用的智能控制装置，其通用性广、适应性强，能实现各种场合中胶带运输机的检测、监测及控制自动化。该控制箱是适用于煤矿井下有瓦斯和煤尘爆炸的危险环境或地面严酷环境，也可作为冶金矿山、露天煤矿、港口码头、选煤厂、发电厂等恶劣环境中的皮带运输机的综合保护，替代现有的各种皮带机综合保护装置。它不仅可以完成单机设备控制的自动化，还可以以组网的形式组成系统，实现分布分级式远程监控和管理。

2.1、防爆型式：矿用隔爆兼本安型 防爆标志：Exd[ib]I Mb

2.2、供电电源：AC127V,允许波动范围75%～110%

2.3、输入信号(本安)
◆无源常开接点信号：16路
◆模拟量信号(4～20mA或0～10V)：8路
◆PT100温度信号：4路

2.4、输出信号(非安)
◆无源常开接点信号：8路

2.5、通讯接口：2路485和1路RJ45

2.6、本安参数
◆一路12V输出端:Uo:DC12.3V, Io:1.9A, Co:25μF, Lo:0.1mH;
◆两路RS485通信:Uo:6V, Io:100mA, Co:10μF, Lo:1mH;
◆一路RJ45网口通信端:Uo:6V, Io:100mA, Co:10μF, Lo:1mH;
◆一路12V内部供电:Uo:DC12.3V, Io:1.9A

2.7、外形尺寸：530mm×458mm×185mm
重量：10 kg
材质:Q235B

(1)可靠性高
该分站以高性能的本安型模块化PLC 为处理器、具有极强的抗干扰能力与极高的可靠性，保障控制系统工作稳定可靠、采集数据真实有效，特别适用于条件比较苛刻的环境。

(2)7寸矿用本安型人机界面
该矿用本安型人机界面实时显示设备运行工况、传感器状态及参数、当前故障、历史故障等信息。

(3)强大的通讯能力
具有两路485通讯接口，一路RJ45以太网接口，一路CAN总线接口，支持标准的MODBUS-RTU/TCP、Ethernet/IP协议。

(4)接线方便
该分站采用通用控制箱布线方式，端子号标注清晰，接线空间大，用户接线轻松、方便，不会有接线困难等问题。

(5)适用场合广
该控制箱以本安型PLC 为控制内核，根据现场的不同需求，可以很方便的定制程序，大大缩短工程周期。

(6)多种运行方式
该分站具有单台、集控、检修、点动等多种运行方式，满足用户的各种需求。

(7)保护功能完善
该分站具有通常皮带机综保功能外，还具有故障解锁、手动洒水、参数设置等多种功能。
